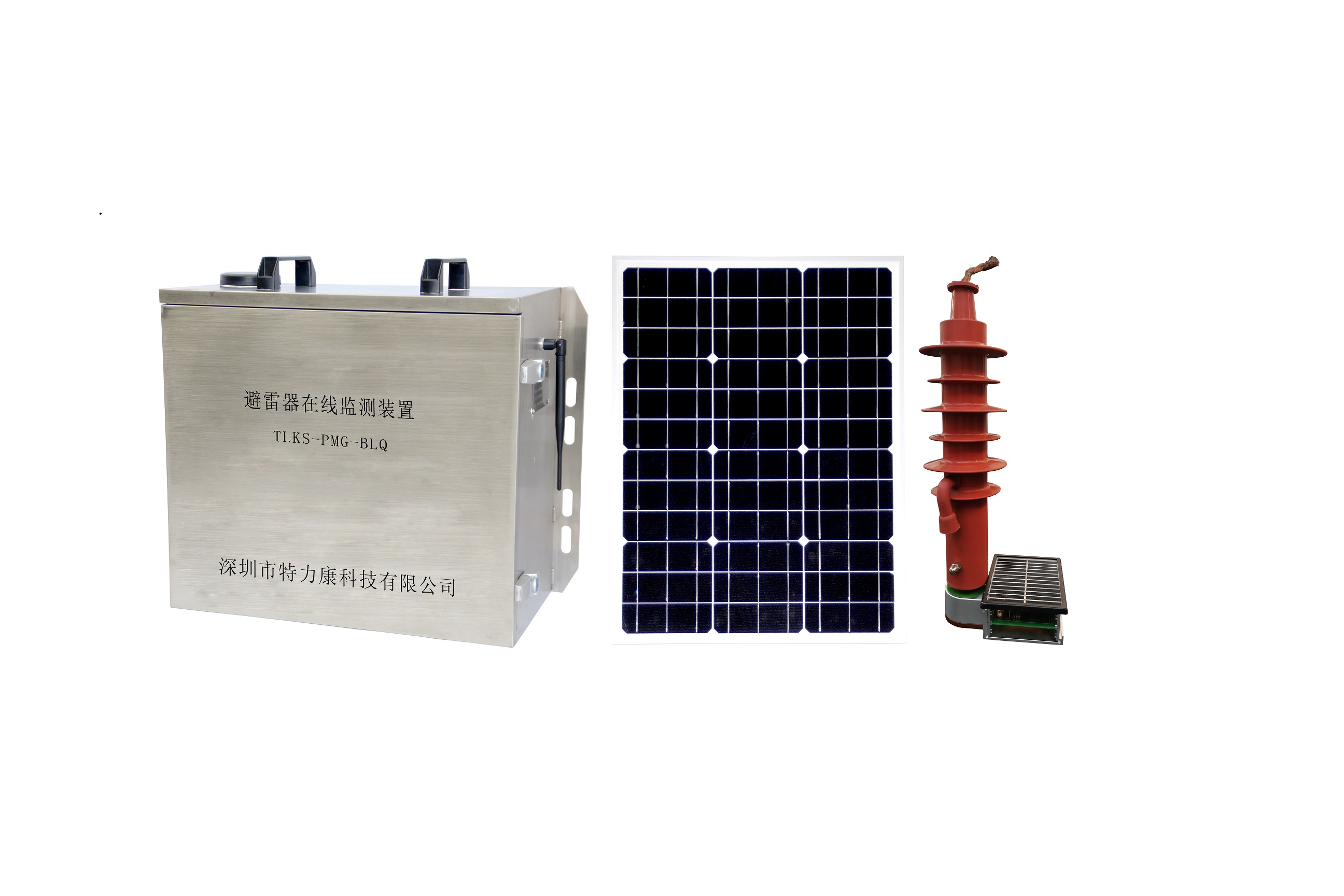

輸電線路雷電監測系統

產品名稱：輸電線路雷電監測系統
產品型號：TLKS-PMG-TL
產品備注：推薦新產品-輸電線路雷電監測系統
產品類別：輸電線路在線監測系列

一、市場現狀

根據全球雷電的衛星觀測結果估計:全球每秒鐘約有46次雷電發生，而我國每一分鐘發生70余次雷電。雷電是不可避免的自然災害，一旦發生既損害慘重。故對雷電、避雷器件狀態的監測，在一些重要工業領域，已顯得十分必要和重要，為此我公司特開發出雷電檢測的系列產品和物聯網監測平臺。被廣泛用于電力、鐵路、化工、軍工等行業的各種系統和設備中的雷的電、強干擾監測和智能維護中。

二、產品功能

◆雷電全參數監測:針對各種雷電或其它強干擾的電全參數進行實時監測;

◆多種結構測頭:便于用戶根據系統結構重要通路節點監測雷電或干擾;

◆多種監測手段:雷擊電流/電壓檢測、SPD狀態監測（正常、劣化、損壞)、瞬態動作電壓監測等;

◆具有高速采集:大于10M采集速度;

◆記錄、存儲;確保檢測數據的準確性、及時性、可靠性、追溯性;

◆物聯網管理:運用物聯網技術可實時進行數據的查詢、統計、分析、故障判斷等管理功能;

◆物聯網雙工:可遠程實現產品設置和軟件更新;

◆產品智能化:產品本身工作狀態監測和自學習功能。

三、系統組成及作用

◆雷電流檢測單元:監測雷擊電流參數:峰值、時間、波形、能量、極性、次數;

◆非接觸雷電壓檢測單元:監測雷擊電壓參數:峰值、時間、波形、能量、極性、次數;

◆氧化鋅避器狀態監測模塊:損壞與否、劣化狀態（為預警提供信息）﹔

◆斷路器動作電壓監測模塊:空氣開關動作瞬間的強沖擊電壓監測;

◆通訊網關:加密、單元組網、數據上傳、多系統橋接（云平臺、用戶系統）;

◆物聯網監測平臺:數據統計、分析,預警報警,大數據分析。

四、技術參數

參數名稱		雷電流	雷電流、電壓監測模塊 (自帶電源)	電壓監測模塊	漏電流 (避雷器/防雷模塊)	雷電壓（非接觸式）
技術指標	監測范圍	300A ~ 20KA	300A ~ 20KA 300A ~ 20KV	0 ~ 4KA	0.5~10mAAC 分辨率30uA	300A ~ 20KA
	輸出方式	有線傳輸:485、CAN 總線：PLC電力載波無線傳輸:2G-5G、NB、LORA等多種	有線傳輸:485、CAN 總線：PLC電力載波無線傳輸:2G-5G、NB、LORA等多種	跟蹤輸出	0-10VDC、4-20mA	有線傳輸:485、CAN 總線：PLC電力載波無線傳輸:2G-5G、NB、LORA等多種
	精度等級	10%	0.5%	0.5%	1.0%	10%
	隔離耐壓	10KVDC	10KVDC	10KVDC	2.5KVDC	10KVDC
	響應時間	≤50uS	≤300uS	≤300uS	≤300uS	≤50uS
	輔助電源	12VDC	太陽能+蓄電池	12VDC
	工作環境	溫度:-10℃~60℃;濕度:≤95%(不結露)

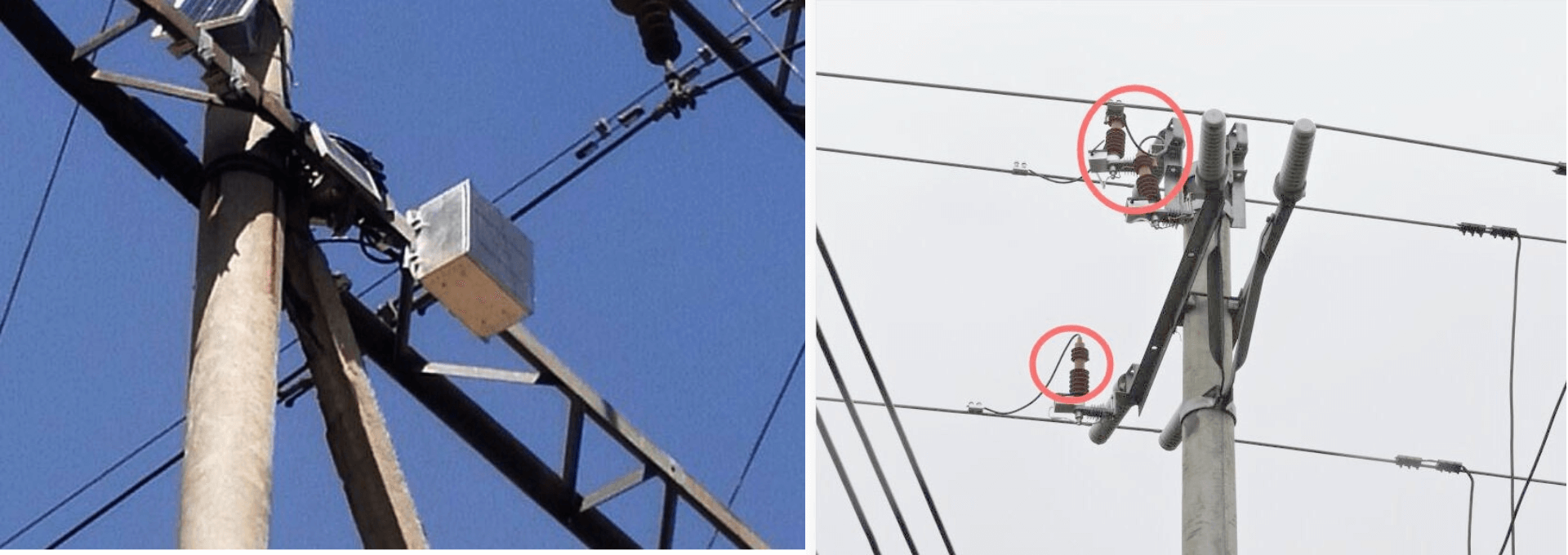

五、工程案例：
